น้ำมันสกัดและบ่อน้ำมันอะไร?

ในโลกแห่งการสำรวจและการผลิตน้ำมันและก๊าซที่มีเดิมพันสูง ทุกส่วนประกอบในห่วงโซ่การถ่ายโอนของเหลวมีความสำคัญอย่างยิ่ง สายยางธรรมดาๆ เหล่านี้ล้วนแต่เรียบง่าย มันเป็นเส้นชีวิตที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำซึ่งทนทานต่อสภาวะการลงโทษเพื่อให้การปฏิบัติงานดำเนินไปได้อย่างปลอดภัยและมีประสิทธิภาพ ก การแตกหักและท่อบ่อน้ำมัน เป็นอุปกรณ์พิเศษที่ออกแบบมาเพื่อถ่ายทอดสื่อที่มีฤทธิ์กัดกร่อนหลากหลายชนิด ตั้งแต่ของไหลพร่าพรายแรงดันสูงและโคลนเจาะที่มีฤทธิ์กัดกร่อน ไปจนถึงน้ำที่ผลิตและน้ำมันดิบ ภายใต้ความกดดัน อุณหภูมิ และความเครียดแบบไดนามิกที่รุนแรง ความล้มเหลวของท่อเดี่ยวสามารถนำไปสู่การหยุดทำงานที่มีค่าใช้จ่ายสูง ผลกระทบต่อสิ่งแวดล้อม และอันตรายด้านความปลอดภัยขั้นรุนแรง การทำความเข้าใจวิศวกรรมที่อยู่เบื้องหลังท่อเหล่านี้ ตั้งแต่โครงสร้างที่แข็งแกร่งไปจนถึงมาตรฐานที่เข้มงวดที่ต้องปฏิบัติตาม เป็นสิ่งสำคัญสำหรับวิศวกร ผู้เชี่ยวชาญด้านการจัดซื้อ และผู้ปฏิบัติงานภาคสนาม คู่มือนี้จะเจาะลึกกายวิภาคของส่วนประกอบที่สำคัญเหล่านี้ โดยจะอธิบายสิ่งสำคัญ ข้อมูลจำเพาะของท่อ frac แรงดันสูง ความสำคัญของ การรับรองท่อ frac API 7K และบทบาทของ ท่อพร่าพรายเสริมด้วยลวดเหล็ก การออกแบบ นอกจากนี้ เรายังให้คำแนะนำที่เป็นประโยชน์ในการใช้งานภาคสนามที่สำคัญ เช่น การรู้ว่าเมื่อใดควรกำหนดเวลา เปลี่ยนท่อปั๊มโคลนบ่อน้ำมัน และวิธีการเลือกที่ถูกต้อง ท่อระบายน้ำบ่อน้ำมันสำหรับการถ่ายโอนน้ำ การดำเนินงาน บทความนี้ทำหน้าที่เป็นแหล่งข้อมูลที่ครอบคลุมสำหรับทุกคนที่รับผิดชอบในการระบุ ดูแลรักษา หรือดำเนินการสินทรัพย์ที่สำคัญเหล่านี้ ด้วยการรวมข้อมูลเชิงลึกด้านเทคนิคเข้ากับการปฏิบัติจริงในระดับฟิลด์

กายวิภาคของท่อ Frac ประสิทธิภาพสูง

ความยืดหยุ่นเป็นพิเศษของท่ออ่อนแตกหักที่มีคุณภาพนั้นไม่ใช่เรื่องบังเอิญ มันเป็นผลมาจากการก่อสร้างหลายชั้นอย่างพิถีพิถัน โดยแต่ละชั้นทำหน้าที่ที่แตกต่างกันและมีความสำคัญ โดยหัวใจหลัก การออกแบบจะต้องสร้างสมดุลระหว่างความต้องการที่ดูเหมือนจะขัดแย้งกัน ได้แก่ ความแข็งแกร่งอันยิ่งใหญ่พร้อมความยืดหยุ่น ความทนทานต่อสารเคมี พร้อมความทนทานต่อการเสียดสี และอายุการใช้งานยาวนานด้วยน้ำหนักที่จัดการได้ วิธีการหลายชั้นนี้เริ่มต้นด้วยท่อหรือไลเนอร์ ซึ่งเป็นชั้นในสุดที่สัมผัสโดยตรงกับของเหลวที่ลำเลียง โดยทั่วไปจะทำจากยางสังเคราะห์ชนิดพิเศษหรือสารประกอบเทอร์โมพลาสติกโพลียูรีเทนที่ได้รับการผสมสูตรเพื่อต้านทานการย่อยสลายจากสารเคมี กรด และสารโพรเพนท์ที่พบในของเหลวที่แตกตัว รอบๆ ไลเนอร์นี้มีชั้นเสริมแรง ซึ่งเป็นกระดูกสันหลังที่แท้จริงของสายยางที่กำหนดความสามารถในการรับแรงกด นี่คือที่ ท่อพร่าพรายเสริมด้วยลวดเหล็ก สร้างความแตกต่างโดยใช้เกลียวหรือเกลียวหลายเส้นของลวดเหล็กแรงดึงสูงเพื่อกักรับแรงกดดันภายในที่รุนแรง และทนทานต่อความล้าแบบเป็นจังหวะจากรอบของปั๊ม สุดท้าย ชั้นเคลือบจะทำหน้าที่เป็นด่านแรกในการป้องกันสภาพแวดล้อมภายนอก ได้รับการออกแบบทางวิศวกรรมให้มีความแข็งแกร่งเป็นพิเศษ ทนทานต่อสภาพอากาศ โอโซน รังสี UV น้ำมัน และรอยขีดข่วนทางกายภาพจากการลากไปบนพื้นผิวที่ขรุขระ ทำให้มั่นใจในความสมบูรณ์ของวัสดุเสริมวิกฤตที่อยู่ด้านล่าง

• ซับใน: ผลิตจากสารประกอบทนน้ำมันและทนต่อการเสียดสี เช่น NBR, HNBR หรือโพลียูรีเทน เพื่อป้องกันเคมีของของไหลภายใน
• ชั้นเสริมแรง: ลวดเหล็กแรงดึงสูงพันเกลียวหรือถักหลายชั้นเพื่อให้แรงดันระเบิดสูงสุดและต้านทานความล้าจากแรงกระตุ้น
• ฝาครอบป้องกัน: ชั้นนอกที่ทนทานและทนต่อสภาพอากาศ มักทำจากยางสังเคราะห์ เช่น CR หรือ CSM ซึ่งออกแบบมาเพื่อทนทานต่อการใช้งานภาคสนาม
• อุปกรณ์ปลาย: หน้าแปลนเหล็กหลอมหรือข้อต่อแบบเกลียวที่ติดอย่างแน่นหนาผ่านการตอกหรือการย้ำเพื่อสร้างชุดประกอบที่ป้องกันการรั่วซึมและความสมบูรณ์สูง

การถอดรหัสตัวชี้วัดประสิทธิภาพหลัก: ข้อมูลจำเพาะของท่อ Frac แรงดันสูง

การเลือกสายยางที่ถูกต้องต้องอาศัยความเข้าใจอย่างถ่องแท้ ข้อมูลจำเพาะของท่อ frac แรงดันสูง . ตัวชี้วัดที่เผยแพร่เหล่านี้ไม่ใช่แค่ตัวเลขเท่านั้น เป็นการรับประกันขีดจำกัดประสิทธิภาพภายใต้เงื่อนไขที่กำหนดไว้ ข้อกำหนดที่สำคัญที่สุดคือแรงดันขณะใช้งาน (WP) ซึ่งเป็นแรงดันต่อเนื่องสูงสุดที่สายยางได้รับการออกแบบให้รับมือได้อย่างปลอดภัย สิ่งสำคัญไม่แพ้กันคือแรงดันระเบิดขั้นต่ำ (MBP) ซึ่งโดยปกติจะเป็นผลคูณของ WP (เช่น 4:1) ซึ่งแสดงถึงจุดเกิดความล้มเหลวขั้นสุดท้าย แรงดันทดสอบ (TP) คือแรงดันที่ใช้ระหว่างการทดสอบการพิสูจน์จากโรงงาน ซึ่งมักจะสูงกว่า WP แต่ต่ำกว่า MBP ข้อมูลจำเพาะที่สำคัญอื่นๆ ได้แก่ เส้นผ่านศูนย์กลางด้านใน (ID) ซึ่งส่งผลต่ออัตราการไหลและแรงดันตก รัศมีการโค้งงอ บ่งชี้ว่าท่อสามารถโค้งงอได้แน่นเพียงใดโดยไม่หักงอหรือสร้างความเสียหายให้กับเหล็กเสริม และช่วงอุณหภูมิสำหรับทั้งตัวกลางและสภาพแวดล้อมโดยรอบ การจับคู่ข้อกำหนดเหล่านี้อย่างแม่นยำกับเอาท์พุตของปั๊ม คุณสมบัติของของไหล และรูปแบบของไซต์งานเป็นพื้นฐานของการทำงานที่ปลอดภัยและเชื่อถือได้

การใช้งานที่สำคัญและคำแนะนำในการเปลี่ยน

ความเป็นเลิศทางทฤษฎีของท่อได้รับการพิสูจน์แล้วในการใช้งานจริง การใช้งานทั่วไปที่มีความต้องการมากที่สุดสองประการในภาคสนามเน้นให้เห็นแง่มุมที่แตกต่างกันของประสิทธิภาพของท่อและการจัดการวงจรชีวิต ในด้านแรงดันสูง ท่อที่เชื่อมต่อกับปั๊มโคลนและปั๊ม frac ถือเป็นหลอดเลือดแดงในการทำงาน จัดการกับของเหลวแรงดันสูงที่มีฤทธิ์กัดกร่อน ในด้านปริมาณมาก ท่อระบายสำหรับการถ่ายโอนน้ำจะจัดการอัตราการไหลจำนวนมากที่จำเป็นสำหรับการดำเนินการแตกหักและการจัดการของเหลว ซึ่งแรงดันอาจต่ำกว่า แต่ความทนทานและประสิทธิภาพการไหลเป็นกุญแจสำคัญ

ระบบปั๊มโคลน: หัวใจสำคัญของการขุดเจาะ

ท่อปั๊มโคลนทำงานในสภาพแวดล้อมที่ยากลำบากที่สุดแห่งหนึ่ง โดยต้องสัมผัสกับแรงกดแรงดันสูงและโคลนเจาะที่มีฤทธิ์กัดกร่อนอยู่ตลอดเวลา รู้ว่าเมื่อใดควรดำเนินการ เปลี่ยนท่อปั๊มโคลนบ่อน้ำมัน เป็นทักษะสำคัญที่สร้างความสมดุลระหว่างความปลอดภัยกับเศรษฐศาสตร์ในการดำเนินงาน การรอคอยความล้มเหลวอันเลวร้ายนั้นไม่เคยเป็นทางเลือก ตัวบ่งชี้หลักสำหรับการเปลี่ยน ได้แก่ รอยแตกที่มองเห็นได้หรือการเสียดสีอย่างรุนแรงบนฝาครอบซึ่งทำให้สายไฟเสริมเผยออก การโป่งหรือบวมเฉพาะจุดซึ่งบ่งบอกถึงการแยกชั้นภายใน การรั่วไหลที่สำคัญและต่อเนื่องที่ข้อต่อ หรือท่อที่เกินอายุการใช้งานที่แนะนำโดยอิงตามรอบแรงดัน การดำเนินการตามกำหนดเวลาการเปลี่ยนเชิงรุกตามชั่วโมงการทำงานและการตรวจสอบที่เป็นเอกสารเป็นประจำจะคุ้มค่ากว่าการจัดการกับการหยุดทำงานโดยไม่ได้วางแผนไว้มาก

การถ่ายเทน้ำและการจัดการของไหล: การจัดการปริมาณมาก

สำหรับการดำเนินการต่างๆ เช่น การจ่ายน้ำให้กับเครื่องปั่น frac หรือการถ่ายโอนน้ำที่ผลิตออกมา มักใช้โปรไฟล์ท่อที่แตกต่างกัน อ ท่อระบายน้ำบ่อน้ำมันสำหรับการถ่ายโอนน้ำ ได้รับการออกแบบมาเพื่อปรับให้เหมาะสมสำหรับเส้นผ่านศูนย์กลางภายในขนาดใหญ่ ความต้านทานการไหลต่ำ และความเหนียวพิเศษต่อการลากและการบด ในขณะที่ยังคงแข็งแกร่ง การเสริมแรงอาจใช้ชั้นสิ่งทอที่มีความแข็งแรงสูง เช่น โพลีเอสเตอร์หรืออะรามิด แทนหรือใช้ร่วมกับลวดเหล็กที่เบากว่า ทำให้เกิดท่ออ่อนที่มีความยืดหยุ่นมากขึ้นและบางครั้งก็มีน้ำหนักเบากว่า เหมาะสำหรับการใช้งานแบบวางราบในระยะทางไกล ข้อมูลจำเพาะที่สำคัญในที่นี้มุ่งเน้นไปที่ ID สำหรับอัตราการไหล ความสามารถในการดูด (หากใช้กับทางเข้าของปั๊ม) และความต้านทานการเสียดสีที่ยอดเยี่ยมสำหรับฝาครอบ

คำถามที่พบบ่อย

ควรเปลี่ยนท่อ frac แรงดันสูงบ่อยแค่ไหน?

ไม่มีคำตอบตามเวลาเดียว เนื่องจากความถี่ในการเปลี่ยนขึ้นอยู่กับรอบแรงดันในการทำงาน การกัดกร่อนของของเหลว และสภาพแวดล้อม แนวทางปฏิบัติที่ดีที่สุดคือการปฏิบัติตามโปรแกรมการบำรุงรักษาตามเงื่อนไข ควรเปลี่ยนท่อทันทีหากการตรวจสอบเผยให้เห็นความเสียหายที่ฝาครอบใดๆ ซึ่งเผยให้เห็นการเสริมแรง การนูน รอยบาดลึก หรือยางที่แข็ง/แตกร้าว นอกจากนี้ ผู้ผลิตมักให้อายุการใช้งานที่แนะนำโดยพิจารณาจากแรงดันใช้งานสูงสุดและรอบแรงกระตุ้น การเปลี่ยนท่อในเชิงรุกโดยเป็นส่วนหนึ่งของแผนการบำรุงรักษาตามกำหนดเวลา ซึ่งได้รับแจ้งจากคำแนะนำของผู้ผลิตและบันทึกการตรวจสอบที่เข้มงวด มีความปลอดภัยและประหยัดมากกว่าการตอบสนองเมื่อเกิดความล้มเหลว

"ปัจจัยด้านความปลอดภัย 4:1" บนท่ออ่อนหมายถึงอะไร

ปัจจัยด้านความปลอดภัย 4:1 (หรืออัตราส่วนที่คล้ายกัน เช่น 3:1 หรือ 5:1) ถือเป็นหลักการออกแบบที่สำคัญ หมายความว่าแรงดันระเบิดขั้นต่ำ (MBP) ของสายยางสูงกว่าแรงดันใช้งาน (WP) ถึงสี่เท่า ตัวอย่างเช่น ท่อ WP 10,000 PSI จะมี MBP อย่างน้อย 40,000 PSI อัตรากำไรขั้นต้นที่สูงนี้ทำให้เกิดแรงดันที่เพิ่มขึ้น แรงดันของระบบที่อาจได้รับการประเมินต่ำเกินไป ความล้าของวัสดุเมื่อเวลาผ่านไป และความเครียดที่ไม่คาดคิด เป็นเกราะป้องกันความปลอดภัยขั้นพื้นฐาน เมื่อทำการประเมิน ข้อมูลจำเพาะของท่อ frac แรงดันสูง โดยทั่วไปปัจจัยด้านความปลอดภัยที่สูงกว่าจะบ่งชี้ถึงผลิตภัณฑ์ที่มีความทนทานและได้รับการออกแบบอย่างระมัดระวังมากขึ้น

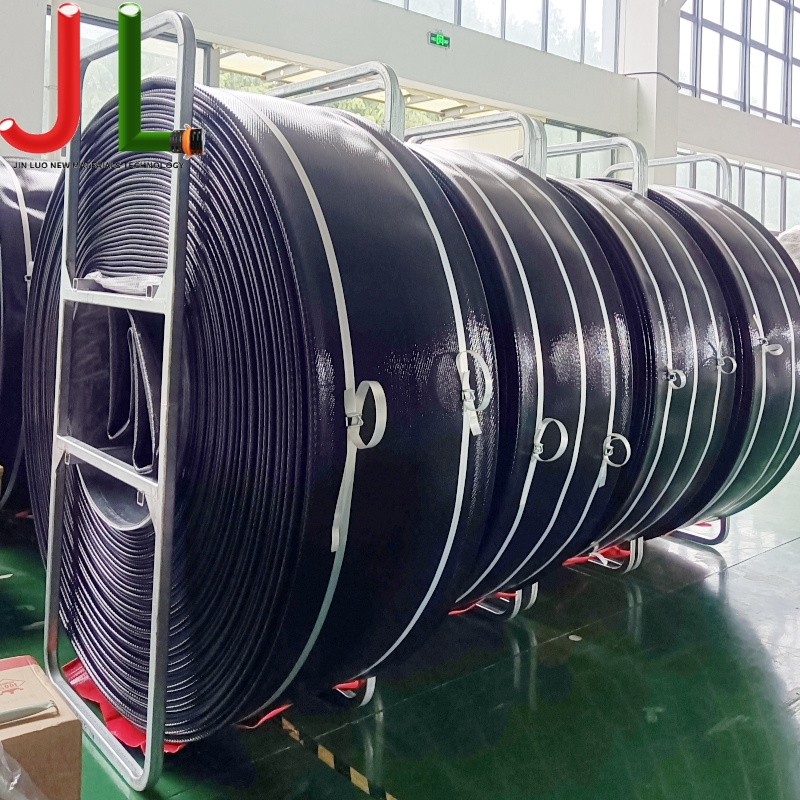

อะไรคือความแตกต่างระหว่างสายยาง "layflat" และสายยางมาตรฐานสำหรับการถ่ายเทน้ำ?

โดยทั่วไปแล้วท่อยางระบายมาตรฐานจะมีลักษณะกลมและคงรูปร่างไว้เมื่อว่าง มักใช้ลวดเกลียวเพื่อป้องกันการยุบตัวเมื่อถูกดูด ท่อนอนราบ มักใช้เป็นท่อ ท่อระบายน้ำบ่อน้ำมันสำหรับการถ่ายโอนน้ำ ได้รับการออกแบบให้มีความยืดหยุ่นและแบนราบเมื่อว่างเปล่า ทำให้ง่ายต่อการม้วน ขนส่ง และจัดเก็บในระยะยาว ท่อเลย์แฟลตมักทำจากพีวีซีหรือผ้าเคลือบโพลียูรีเทน เหมาะอย่างยิ่งสำหรับท่อส่งน้ำชั่วคราวที่มีปริมาณสูงเหนือพื้นดิน แต่โดยทั่วไปจะมีอัตราแรงดันต่ำกว่าและทนต่อการเสียดสีน้อยกว่าท่อยางกลมสำหรับงานหนักซึ่งมีไว้สำหรับบริการแบบถาวรหรือทนทานมากขึ้น
