ทำความเข้าใจกับท่อระบาย

1. ท่อระบายคืออะไร?

ท่อระบาย เป็นท่ออ่อนที่ออกแบบมาเพื่อขนส่งของเหลว กึ่งของแข็ง หรือก๊าซจากที่หนึ่งไปยังอีกที่หนึ่งภายใต้ความกดดัน ต่างจากท่อดูด (ที่ดึงวัสดุเข้ามา) ท่อระบายน้ำ ถูกสร้างขึ้นเพื่อให้ทนทานต่อแรงกดดันภายใน ทำให้จำเป็นในอุตสาหกรรมที่ต้องมีการควบคุมการไหลและการถ่ายโอนทิศทาง

หน้าที่หลักของท่อระบาย

• การถ่ายโอนวัสดุ: เคลื่อนย้ายน้ำ สารเคมี สารละลาย หรือของแข็งที่มีฤทธิ์กัดกร่อน
• การจัดการแรงดัน: ออกแบบมาให้ทนทานต่อแรงสูบน้ำโดยไม่ยุบตัว
• ความทนทาน: ทนทานต่อการสึกหรอ การหักงอ และปัจจัยด้านสิ่งแวดล้อม

อุตสาหกรรมหลักที่ใช้ท่อระบาย

ท่อระบายกับท่อดูด: ความแตกต่างที่สำคัญ

พารามิเตอร์พื้นฐานในการระบุท่อระบาย

• เส้นผ่านศูนย์กลางภายใน (ID): มีตั้งแต่ 1/2 นิ้วถึง 12 นิ้ว ขึ้นอยู่กับความต้องการในการไหล
• ระดับความดัน: วัดเป็น PSI/บาร์ (เช่น 150 ปอนด์ต่อตารางนิ้ว สำหรับการถ่ายโอนน้ำแบบมาตรฐาน)
• ช่วงอุณหภูมิ: ท่ออ่อนบางชนิดสามารถจับอุณหภูมิได้ -40°F ถึง 200°F (-40°C ถึง 93°C)
• ความเข้ากันได้ของวัสดุ: ยาง (ทนต่อการขัดถู), พีวีซี (น้ำหนักเบา) หรือสารประกอบพิเศษ (ทนสารเคมี)

เหตุใดท่อระบายจึงมีความสำคัญ
ความสามารถในการรับมือกับการไหลที่มีแรงกดดันทำให้ ท่อระบายน้ำ มีความสำคัญอย่างยิ่งในการป้องกันการรั่วไหล การรั่วไหล และการหยุดทำงาน การเลือกประเภทที่เหมาะสมทำให้มั่นใจได้ถึงประสิทธิภาพ ความปลอดภัย และอายุการใช้งานที่ยาวนานในสภาพแวดล้อมที่มีความต้องการสูง

2. ทำความเข้าใจกับท่อระบาย: ประเภท การใช้งาน และคู่มือการเลือก

ประเภทของท่อระบาย

1. สายยางระบาย

• การก่อสร้าง: เสริมด้วยผ้าหรือลวดเหล็ก
• ช่วงความดัน: 150-300 ปอนด์ต่อตารางนิ้ว
• ช่วงอุณหภูมิ: -40°F ถึง 200°F (-40°C ถึง 93°C)
• ดีที่สุดสำหรับ: การใช้วัสดุที่มีฤทธิ์กัดกร่อน น้ำมัน และน้ำ
• ข้อดี: มีความยืดหยุ่นดีเยี่ยม ทนทานต่อการหักงอ ทนทาน

2. ท่อพีวีซี

• การก่อสร้าง: วัสดุพีวีซีเสริมเกลียว
• ช่วงความดัน: 100-250 ปอนด์ต่อตารางนิ้ว
• ช่วงอุณหภูมิ: 32°F ถึง 140°F (0°C ถึง 60°C)
• ดีที่สุดสำหรับ: การถ่ายโอนน้ำน้ำหนักเบา การใช้งานทางเคมี
• ข้อดี: น้ำหนักเบา ทนต่อการกัดกร่อน ราคาไม่แพง

3. ท่อระบายเทอร์โมพลาสติก

• การก่อสร้าง: เทอร์โมพลาสติกหลายชั้น
• ช่วงความดัน: 200-400 ปอนด์ต่อตารางนิ้ว
• ช่วงอุณหภูมิ: -60°F ถึง 275°F (-51°C ถึง 135°C)
• ดีที่สุดสำหรับ: การถ่ายเทสารเคมี การใช้งานเกรดอาหาร
• ข้อดี: ทนต่อสารเคมีไม่ปนเปื้อน

4. ท่อคอมโพสิต/วัสดุเฉพาะ

• ประเภทพิเศษ:
  • ท่อทนสารเคมี (ซับ PTFE)
  • ท่ออ่อนทนต่อการขัดถู (ผนังหนาเป็นพิเศษ)
  • ท่ออ่อนเกรดอาหาร (วัสดุที่ได้รับการรับรองจาก FDA)
• ช่วงความดัน: แตกต่างกันไปตามการก่อสร้าง (150-600 PSI)
• ช่วงอุณหภูมิ: แตกต่างกันไปตามวัสดุ

การใช้งานท่อระบาย

คู่มือการเลือกท่อระบาย

1. ข้อพิจารณาเกี่ยวกับความเข้ากันได้ของวัสดุ

• น้ำ: ยางมาตรฐานหรือพีวีซี
• น้ำมัน/เชื้อเพลิง: สารประกอบยางทนน้ำมัน
• กรด/ด่าง: PTFE หรือยางชนิดพิเศษ
• สารกัดกร่อน: ยางหนาพิเศษพร้อมซับในที่ทนต่อการสึกหรอ

2. ข้อกำหนดด้านขนาดและการไหล

• คู่มือการเลือกเส้นผ่านศูนย์กลาง:
  • 1-2" สำหรับการใช้งานปริมาณน้อย
  • 3-6" สำหรับการไหลปานกลาง
  • 8" สำหรับการถ่ายโอนข้อมูลปริมาณมาก
• อัตราการไหล: จับคู่ขนาดท่อกับความจุของปั๊ม

3. ปัจจัยความดันและอุณหภูมิ

• ความกดดันการทำงาน: เกินแรงดันของระบบเสมอ 25%
• แรงดันระเบิด: แรงดันใช้งานขั้นต่ำ 4x
• อุณหภูมิ: ตรวจสอบว่าพิกัดท่ออ่อนตรงกับอุณหภูมิของของเหลว

4. ความต้องการกำลังเสริม

• หน้าที่มาตรฐาน: ผ้าชั้นเดียว (150 PSI)
• งานหนัก: ผ้าหลายชั้น (300 ปอนด์ต่อตารางนิ้ว)
• งานหนักพิเศษ: เสริมลวดเหล็ก (400 ปอนด์ต่อตารางนิ้ว)

5. ความยืดหยุ่นกับความแข็งแกร่ง

• มีความยืดหยุ่นสูง: จำเป็นสำหรับการเคลื่อนย้ายอุปกรณ์
• ท่อแข็ง: ดีกว่าสำหรับการใช้งานที่มีแรงดันสูง

6. สิ้นสุดการเชื่อมต่อ

• ประเภททั่วไป:
  • อุปกรณ์แคมล็อค
  • ปลายเกลียว NPT
  • การเชื่อมต่อหน้าแปลน
• เคล็ดลับการเลือก: ตรงกับอุปกรณ์ฟิตติ้งที่มีอยู่

ตารางเปรียบเทียบประสิทธิภาพ

ข้อพิจารณาพิเศษ

• การนำไฟฟ้าแบบคงที่: จำเป็นสำหรับของเหลวไวไฟ
• ความต้านทานรังสียูวี: สิ่งสำคัญสำหรับการใช้งานกลางแจ้ง
• รัศมีโค้งงอ: ความโค้งขั้นต่ำก่อนการจำกัดการไหล
• การปฏิบัติตามกฎระเบียบ: NSF, FDA หรือมาตรฐานอุตสาหกรรมอื่นๆ

3. คุณสมบัติหลักของท่อระบายคุณภาพสูง

1. ข้อมูลจำเพาะด้านประสิทธิภาพของแรงดัน

• คะแนนความดันการทำงาน:
  • หน้าที่มาตรฐาน: 150-250 PSI
  • หนัก duty: 250-400 PSI
  • เกรดอุตสาหกรรม: 400-600 PSI
• อัตราความปลอดภัยของแรงดันระเบิด:
  • อัตราส่วนความปลอดภัยขั้นต่ำ 4:1 (แรงดันระเบิดเทียบกับแรงดันใช้งาน)
  • ตัวอย่าง: ท่อ 300 PSI ควรมีอัตราการระเบิด 1200 PSI

2. ปัจจัยด้านความทนทานของวัสดุ

3. การก่อสร้างเสริมแรง

• กำลังเสริมมาตรฐาน:
  • ชั้นผ้าเดี่ยว (150-200 PSI)
  • ชั้นผ้าคู่ (200-300 PSI)
  • เกลียวลวดเหล็ก (300-600 PSI)
• การเปรียบเทียบการเสริมแรง:
  • ผ้า: มีความยืดหยุ่นดีขึ้น น้ำหนักลดลง
  • ลวด: ความจุแรงดันสูง ความต้านทานการหักงอ

4. ช่วงความทนทานต่ออุณหภูมิ

5. ลักษณะประสิทธิภาพการไหล

• การออกแบบเจาะเรียบ:
  • การสูญเสียแรงเสียดทานขั้นต่ำ (วัดเป็น PSI ลดลงต่อ 100 ฟุต)
  • ค่าทั่วไป: ลดลง 2-5 PSI ที่อัตราการไหลที่กำหนด
• ความสม่ำเสมอของเส้นผ่านศูนย์กลางภายใน:
  • ความคลาดเคลื่อน: ± 3% ของขนาดที่ระบุ
  • ป้องกันการจำกัดการไหลที่ทางโค้ง

6. การรับรองความปลอดภัย

• การรับรองที่สำคัญ:
  • NSF/ANSI 61 สำหรับน้ำดื่ม
  • FDA 21 CFR สำหรับการสัมผัสกับอาหาร
  • ATEX สำหรับสภาพแวดล้อมที่ระเบิดได้
  • รายชื่อ UL สำหรับการทนไฟ

7. การเปรียบเทียบคุณสมบัติทางกายภาพ

8. คุณสมบัติประสิทธิภาพพิเศษ

• การกระจายตัวแบบคงที่: ความต้านทานพื้นผิว <10^5 โอห์ม (สำหรับของเหลวไวไฟ)
• ต่อต้านจุลินทรีย์: สำหรับการใช้งานด้านอาหาร/ยา
• ไม่ทำเครื่องหมาย: สำคัญสำหรับสภาพแวดล้อมในห้องสะอาด
• ความสามารถในการลอยตัว: แกนโฟมสำหรับการใช้งานทางทะเล

9. มาตรฐานการทดสอบความทนทาน

• คะแนนวงจรแบบยืดหยุ่น: ขั้นต่ำ 50,000 รอบ (ASTM D380)
• การทดสอบแรงกระตุ้น: 100,000 รอบแรงดัน (SAE J343)
• การทดสอบการขัดถู: ขั้นต่ำ 500 รอบ (ISO 6945)

4. คำแนะนำในการบำรุงรักษาและความปลอดภัยสำหรับท่อระบาย

1. แนวทางการจัดเก็บที่เหมาะสม

• สภาพการเก็บรักษาที่เหมาะสมที่สุด:
  • อุณหภูมิ: 32°F to 100°F (0°C to 38°C)
  • ความชื้น: ต่ำกว่า 65% RH
  • หลีกเลี่ยงการถูกแสงแดดโดยตรง (การเสื่อมสภาพของรังสียูวี)
• ตำแหน่งการจัดเก็บ:
  • นอนราบหรือแขวนในแนวตั้ง
  • ห้ามเก็บหักงอหรือโค้งงอแหลมคม
  • รัศมีโค้งงอขั้นต่ำ: เส้นผ่านศูนย์กลางท่อ 10x

2. รายการตรวจสอบการตรวจสอบตามปกติ

3. ขั้นตอนการทำความสะอาดตามการใช้งาน

• น้ำ/น้ำเสีย: ล้างด้วยน้ำสะอาดที่แรงดันใช้งาน 1.5 เท่า
• การถ่ายเทสารเคมี: ล้างสามครั้งด้วยตัวทำละลายที่เข้ากันได้
• น้ำมัน/เชื้อเพลิง: ล้างด้วยสารละลายผงซักฟอก (pH 7-9)
• สารละลาย/ของแข็ง: การทำความสะอาดด้วยการแปรงด้วยลมแบบกลไก

4. โปรโตคอลการทดสอบแรงดัน

• ความถี่: รายไตรมาสสำหรับการใช้งานอย่างต่อเนื่อง
• วิธีทดสอบ: การทดสอบอุทกสถิตที่แรงดันใช้งาน 1.5 เท่า
• ระยะเวลา: ขั้นต่ำ 30 นาที
• เกณฑ์การยอมรับ: แรงดันตก <2% ไม่มีรอยรั่วที่มองเห็นได้

5. พารามิเตอร์การจัดการความปลอดภัย

6. แนวทางปฏิบัติที่ดีที่สุดในการปฏิบัติงาน

• การติดตั้ง:
  • รักษารัศมีโค้งงอเส้นผ่านศูนย์กลางขั้นต่ำ 5x
  • ใช้อุปกรณ์รองรับที่เหมาะสมทุกๆ 3-5 ฟุต
• การดำเนินงาน:
  • หลีกเลี่ยงแรงดันไฟกระชากฉับพลัน (>10% PSI/วินาที)
  • ความเร็วการไหลสูงสุด: 20 ฟุต/วินาที สำหรับของเหลว
• ปิดเครื่อง:
  • การลดความดันอย่างค่อยเป็นค่อยไป
  • ระบายน้ำให้สมบูรณ์ก่อนจัดเก็บ

7. ข้อพิจารณาพิเศษสำหรับผลิตภัณฑ์ Jiangsu Jinluo

มอบให้ มณฑลเจียงซู Jinluo ใหม่วัสดุเทคโนโลยี Co. , Ltd's ความเชี่ยวชาญเฉพาะด้านท่อโพลียูรีเทนและท่ออุตสาหกรรม (เส้นผ่านศูนย์กลาง 2-16 นิ้ว) โปรดทราบประเด็นการบำรุงรักษาเฉพาะเหล่านี้:

• ท่อโพลียูรีเทน:
  • เพิ่มความทนทานต่อสารเคมีแต่หลีกเลี่ยงกรดแก่
  • ต้านทานการเสียดสีได้ดีกว่า (ดีกว่ายางมาตรฐานถึง 50%)
  • อายุการเก็บรักษา: 5 ปี (ไม่ได้ใช้ในสภาพที่เหมาะสม)
• ท่อเส้นผ่านศูนย์กลางขนาดใหญ่ (8-16 นิ้ว):
  • ต้องใช้อุปกรณ์ทำความสะอาดเฉพาะทาง
  • ต้องการโครงสร้างรองรับเสริม
  • ความถี่ในการตรวจสอบ: รายเดือนสำหรับการใช้งานต่อเนื่อง

8. เทคนิคการยืดอายุ

• ระบบหมุน: สลับท่อหลายสายในการใช้งานหนัก
• ปลอกป้องกัน: เพิ่มแผ่นกันรอยที่จุดสัมผัส
• การบำรุงรักษาข้อต่อท้าย: การหล่อลื่น/การตรวจสอบเกลียวประจำปี
• การปั่นจักรยานด้วยแรงดัน: ค่อยๆ เพิ่ม/ลดแรงกดดัน

9. การกำจัดและการรีไซเคิล

• สัญญาณการสิ้นสุดของชีวิต:
  • การแพร่กระจายของรอยแตกร้าว >ความยาว 30%
  • อัตราแรงดันลดลง >25%
  • การเสียรูปถาวร > เส้นผ่านศูนย์กลาง 5%
• การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม:
  • แยกตามประเภทวัสดุ (ยาง/PVC/TPU)
  • ปฏิบัติตามข้อบังคับท้องถิ่นสำหรับการกำจัดท่ออุตสาหกรรม

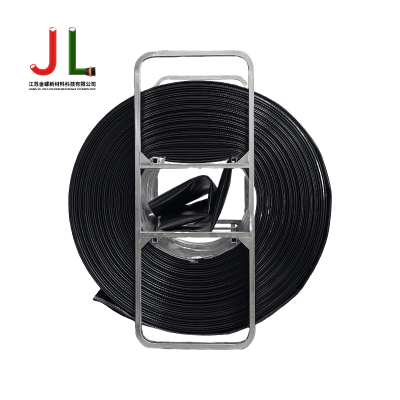

ท่อรับแรงดันโพลียูรีเทนสำหรับงานหนัก Jinluo - ท่อแบน TPU เสริมความยืดหยุ่น
