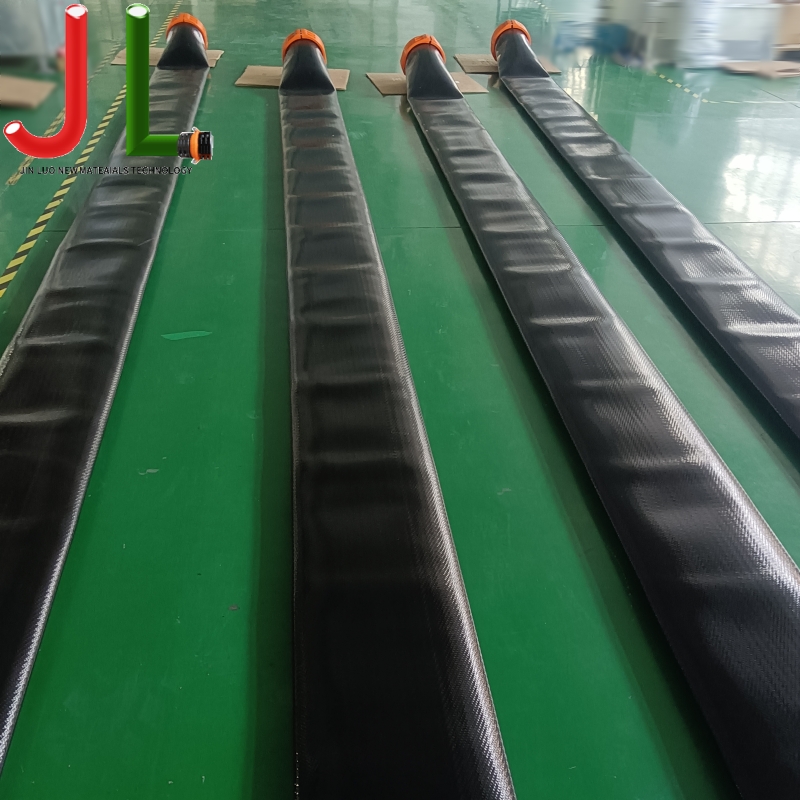

จะเลือกท่อและท่อบ่อน้ำมันได้

การเลือกที่เหมาะสม การแตกหักและท่อบ่อน้ำมัน เป็นภารกิจที่สำคัญสำหรับวิศวกรขุดเจาะ ผู้จัดการฝ่ายจัดซื้อ และผู้ควบคุมการปฏิบัติงานภาคสนาม ท่อเหล่านี้ขนส่งสารที่มีฤทธิ์กัดกร่อน ของเหลวแรงดันสูง และสารเคมีที่มีฤทธิ์กัดกร่อนภายใต้สภาวะที่รุนแรง ความล้มเหลวในการประกอบท่ออาจส่งผลให้เกิดการหยุดทำงานที่มีค่าใช้จ่ายสูง อันตรายด้านความปลอดภัย และการละเมิดสิ่งแวดล้อม คู่มือนี้ให้กรอบทางเทคนิคสำหรับการประเมินการก่อสร้างท่อ มาตรฐานด้านประสิทธิภาพ และข้อกำหนดเฉพาะการใช้งาน

1. ทำความเข้าใจชั้นการก่อสร้างท่อและวัสดุศาสตร์

ประสิทธิภาพการทำงานใดๆ การแตกหักและท่อบ่อน้ำมัน ขึ้นอยู่กับโครงสร้างหลายชั้น ท่อแรงดันสูงทั่วไปประกอบด้วยสามชั้นหลัก: ท่อ ส่วนเสริมแรง และฝาครอบ แต่ละชั้นทำหน้าที่ที่แตกต่างกัน และการเลือกใช้วัสดุจะส่งผลโดยตรงต่อความทนทานภายใต้แรงกดแบบวนรอบและตัวกลางที่มีฤทธิ์กัดกร่อน

เมื่อทำการประเมิน ท่อพร่าพรายแรงดันสูงสำหรับการพร่าพรายไฮดรอลิก ให้ความสนใจกับสารประกอบของท่ออย่างใกล้ชิด ยางไนไตรล์ (NBR) ต้านทานน้ำมันได้ดีเยี่ยม แต่มีความทนทานต่อการขีดข่วนจำกัด ไนไตรล์เติมไฮโดรเจน (HNBR) ให้ความต้านทานที่เหนือกว่าต่อของเหลวที่มีส่วนประกอบจากปิโตรเลียมและอุณหภูมิสูง ทำให้เป็นตัวเลือกที่ต้องการสำหรับการดำเนินการแตกหักเป็นเวลานานที่อุณหภูมิของของเหลวเกิน 200°F

1.1 การเปรียบเทียบชั้นเสริมแรง

ชั้นเสริมแรงจะกำหนดแรงดันแตกของท่อและอายุการใช้งานของแรงกระตุ้น การเสริมลวดแบบเกลียวให้ความแข็งแรงและความยืดหยุ่นในการระเบิดสูงสุดสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่ใช้ในการแตกหักของฟลีต การเสริมแรงด้วยลวดถักให้ความยืดหยุ่นที่ดีสำหรับเส้นเล็ก แต่อาจล้าเร็วขึ้นภายใต้การหมุนเวียนด้วยแรงดันคงที่ ตารางด้านล่างสรุปความแตกต่างทางเทคนิค

2. ความต้านทานการขัดถูและประสิทธิภาพของวัสดุคลุม

ในการดำเนินการแตกหักแบบไฮดรอลิก ท่อมักจะถูกลากผ่านพื้นผิวหิน แท่นเหล็ก และขอบแหลมคม วัสดุหุ้มทำหน้าที่เป็นแนวแรกในการป้องกันความเสียหายทางกล สำหรับ ท่อบ่อน้ำมันที่ทนต่อการขัดถูสำหรับก๊าซจากชั้นหิน ฝาครอบยางสังเคราะห์ที่มีความต้านทานการฉีกขาดสูง (ขั้นต่ำ 150 kN/m) เป็นสิ่งจำเป็น

ผู้ผลิตมักใช้ SBR (ยางสไตรีน-บิวทาไดอีน) หรือ CR (ยางคลอโรพรีน) สำหรับการใช้งานมาตรฐาน สำหรับสภาพแวดล้อมการเสียดสีที่รุนแรง ท่อที่หุ้มด้วยโพลียูรีเทนจะมีอายุการใช้งานสามถึงห้าเท่าเมื่อเทียบกับที่หุ้มด้วยยาง ข้อมูลภาคสนามระบุว่าฝาครอบโพลียูรีเทนลดความถี่ในการเปลี่ยนลงประมาณ 40% ในการใช้งานที่มีแรงเสียดทานสูง เช่น การเชื่อมต่อท่อร่วมแตกหัก

3. ระดับความดันและปัจจัยด้านความปลอดภัย

การทำความเข้าใจพิกัดแรงดันเป็นพื้นฐานของการออกแบบระบบที่ปลอดภัย ทุกๆ การแตกหักและท่อบ่อน้ำมัน ต้องมีแรงดันใช้งานที่ชัดเจน ซึ่งโดยทั่วไปคือ 25% ถึง 33% ของแรงดันระเบิดขั้นต่ำ ปัจจัยด้านความปลอดภัย 4:1 หรือ 3:1 นี้อธิบายถึงแรงดันที่เพิ่มขึ้น ความเสียหายทางกล และการเสื่อมสภาพของวัสดุเมื่อเวลาผ่านไป

สำหรับการใช้งานในการแตกหักด้วยแรงดันสูง แรงดันใช้งานทั่วไปอยู่ที่ 15,000 psi โดยมีแรงดันระเบิดเกิน 60,000 psi วิศวกรควรพิจารณาอัตรารอบแรงกระตุ้น ซึ่งระบุจำนวนรอบแรงดันที่สายยางสามารถทนได้ก่อนที่จะเกิดความล้า ท่อแตกหักที่มีคุณภาพควรทนทานต่อรอบแรงกระตุ้นอย่างน้อย 200,000 รอบที่แรงดันใช้งานสูงสุดตามเกณฑ์วิธีการทดสอบ ISO 6803

4. ความเข้ากันได้ทางเคมีและความต้านทานของของไหล

น้ำมันไฮดรอลิกพร่าพรายมีส่วนผสมของน้ำ สาร Proppants สารลดแรงเสียดทาน ไบโอไซด์ และสารยับยั้งตะกรันที่ซับซ้อน วัสดุท่อจะต้องต้านทานการย่อยสลายทางเคมีเพื่อป้องกันการบวม การแข็งตัว หรือการสกัดสารประกอบเข้าไปในกระแสของเหลว สายยางพร่าพรายทนสารเคมีสำหรับการทำกรด ต้องใช้สารประกอบท่อพิเศษ

สำหรับการบำบัดกรดที่เกี่ยวข้องกับกรดไฮโดรคลอริกหรือกรดไฮโดรฟลูออริก วัสดุท่อฟลูออโรคาร์บอน (FKM) ให้ความต้านทานสูงสุด สำหรับของเหลวสำหรับการแตกหักแบบมาตรฐาน HNBR นำเสนอการผสมผสานที่สมดุลระหว่างความต้านทานต่อสารเคมีและความคงตัวของอุณหภูมิ ด้านล่างนี้คือบทสรุปของการพิจารณาความเข้ากันได้ทางเคมี

• HNBR (ไนไตรล์เติมไฮโดรเจน): เหมาะสำหรับน้ำมันดีเซล น้ำมันแร่ และของเหลวที่แตกหักส่วนใหญ่ ช่วงอุณหภูมิ -40°F ถึง 275°F.
• FKM (ฟลูออโรคาร์บอน): เหมาะสำหรับไฮโดรคาร์บอนที่เป็นกรดและอะโรมาติก ช่วงอุณหภูมิ -20°F ถึง 400°F; ต้นทุนที่สูงขึ้น
• NBR (ไนไตรล์): เหมาะสำหรับของเหลวที่มีพื้นฐานจากปิโตรเลียม แต่มีความเข้ากันได้จำกัดกับของไหลพร่าพรายที่อุณหภูมิสูง
• UPE (โพลีเอทิลีนน้ำหนักโมเลกุลสูงพิเศษ): ทนต่อการเสียดสีและสารเคมีได้ดีเยี่ยมสำหรับการใช้งานเฉพาะทาง

5. สิ้นสุดการเชื่อมต่อและความสมบูรณ์ของแอสเซมบลี

ชุดประกอบท่อจะแข็งแรงพอๆ กับจุดต่อปลายเท่านั้น สำหรับ การแตกหักและท่อบ่อน้ำมัน assemblies with hammer unions เทคนิคการย้ำที่เหมาะสมและการเลือกคัปปลิ้งถือเป็นสิ่งสำคัญ สหภาพค้อน (เช่น รูปที่ 100, รูปที่ 1502 หรือรูปที่ 206) เป็นมาตรฐานอุตสาหกรรมสำหรับการเชื่อมต่อการแตกหักด้วยแรงดันสูง เนื่องจากความสามารถในการเชื่อมต่อที่รวดเร็วและการปิดผนึกที่เชื่อถือได้ภายใต้แรงกดดันที่รุนแรง

เมื่อระบุชุดประกอบ ให้ตรวจสอบว่ากระบวนการย้ำเป็นไปตามมาตรฐาน API 7K หรือ ISO 6803 การเชื่อมต่อที่อยู่ใต้จีบสามารถหลุดออกได้ภายใต้ความกดดัน ในขณะที่การจีบมากเกินไปสามารถสร้างความเสียหายให้กับชั้นเสริมแรงได้ ทำให้เกิดจุดเสียหายที่ซ่อนอยู่ การทดสอบโดยบุคคลที่สามยืนยันว่าชุดประกอบที่มีการย้ำอย่างถูกต้องจะรักษาแรงดันใช้งานและแรงดันระเบิดของสายยางไว้ได้ 100%

5.1 ข้อมูลจำเพาะของการประกอบกุญแจ

• การเก็บรักษาจีบ: ต้องใช้แรงดันระเบิดของท่ออย่างน้อย 90% ที่ส่วนต่อประสาน
• วัสดุข้อต่อ: เหล็กกล้าคาร์บอนเคลือบสังกะสีหรืออีพอกซีเพื่อต้านทานการกัดกร่อนในสภาพแวดล้อมบ่อน้ำมันกลางแจ้ง
• การตรวจสอบย้อนกลับ: ส่วนประกอบแต่ละชิ้นควรมีหมายเลขซีเรียลพร้อมบันทึกข้อมูลการย้ำเพื่อการประกันคุณภาพและการวิเคราะห์ความล้มเหลว

6. มาตรฐานอุตสาหกรรมและข้อกำหนดการรับรอง

การปฏิบัติตามมาตรฐานอุตสาหกรรมที่ได้รับการยอมรับนั้นไม่สามารถต่อรองได้สำหรับการดำเนินงานด้านบ่อน้ำมัน API 7K เป็นมาตรฐานหลักสำหรับการขุดเจาะและท่อยางบำรุงรักษาอย่างดี ครอบคลุมข้อกำหนดด้านการออกแบบ การผลิต และการทดสอบ ท่อแตกหักและท่อบ่อน้ำมันที่ผ่านการรับรอง API 7K ช่วยให้มั่นใจได้ว่าผลิตภัณฑ์ผ่านการทดสอบการแตก แรงกระตุ้น และการโค้งงออย่างเข้มงวด

มาตรฐานเพิ่มเติม ได้แก่ ISO 6803 สำหรับการทดสอบแรงกระตุ้น การรับรอง ABS สำหรับการใช้งานนอกชายฝั่ง และการอนุมัติ MSHA สำหรับสภาพแวดล้อมการขุดใต้ดิน ข้อมูลจำเพาะด้านการจัดซื้อควรกำหนดให้ต้องมีรายงานการทดสอบที่ได้รับการรับรอง (CTR) สำหรับแต่ละชุด บันทึกแรงกดแตก ความแข็งแรงของการยึดเกาะ และการตรวจสอบมิติ

คำถามที่พบบ่อย (FAQ)

• ถาม: อายุการใช้งานโดยทั่วไปของท่ออ่อนหักภายใต้การทำงานปกติคือเท่าใด
  ตอบ: ภายใต้การดำเนินการแตกหักโดยทั่วไปด้วยแรงดัน 200-300 รอบต่องาน ท่อคุณภาพที่มีท่อ HNBR และลวดเสริมเกลียวจะมีอายุการใช้งาน 3 ถึง 5 ปี แนะนำให้เปลี่ยนเมื่อฝาครอบแสดงให้เห็นรอยตัด การเสริมแรงที่มองเห็นได้ หรือหลังจากแรงดันที่เพิ่มขึ้นอย่างมีนัยสำคัญเกิน 110% ของแรงดันใช้งาน
• ถาม: ฉันจะกำหนดขนาดท่อที่ถูกต้องสำหรับการดำเนินการแตกหักได้อย่างไร
  ตอบ: ขนาดของท่ออ่อนถูกกำหนดโดยอัตราการไหลและข้อกำหนดแรงดันตกคร่อม สำหรับการใช้งานที่มีการแตกหักส่วนใหญ่ เส้นผ่านศูนย์กลางภายใน 2 นิ้วและ 3 นิ้วเป็นมาตรฐานสำหรับการเชื่อมต่อท่อร่วม ในขณะที่ท่อขนาด 4 นิ้วใช้สำหรับสายมิสไซล์ ใช้การคำนวณของ Darcy-Weisbach เพื่อตรวจสอบว่าแรงดันตกไม่เกิน 10% ของแรงดันใช้งานที่อัตราการไหลสูงสุด
• ถาม: ท่อที่แตกหักสามารถซ่อมแซมได้หากเสียหายหรือไม่
  ตอบ: ไม่อนุญาตให้มีการซ่อมแซมภาคสนามสำหรับท่ออ่อนแรงดันสูงต่อ API 7K การตัดหรือรอยถลอกใดๆ ที่ทะลุฝาครอบด้านนอกและเผยให้เห็นการเสริมแรง จำเป็นต้องถอดออกจากการบริการทันที ชุดประกอบที่ซ่อมแซมแล้วไม่สามารถรับรองซ้ำตามพิกัดแรงดันเดิมได้
• ถาม: ท่อพร่าพรายและท่อเจาะแบบหมุนแตกต่างกันอย่างไร?
  ตอบ: ท่อแตกหักได้รับการออกแบบมาเพื่อการถ่ายโอนสารกัดกร่อนที่มีการไหลสูงและแรงดันสูงโดยมีการหมุนเวียนด้วยแรงดันบ่อยครั้ง ท่อเจาะแบบหมุน (ท่อเคลลี่) ได้รับการออกแบบมาเพื่อการหมุนและการสั่นสะเทือนอย่างต่อเนื่องที่พื้นแท่นขุดเจาะ ไม่สามารถใช้แทนกันได้ โดยทั่วไปท่อแตกหักจะมีฝาปิดที่หนากว่าและมีรูปแบบการเสริมแรงที่แตกต่างกัน

อ้างอิง

• สถาบันปิโตรเลียมอเมริกัน (2023) ข้อกำหนด API 7K: อุปกรณ์ขุดเจาะและการบริการบ่อ . บริการเผยแพร่ API
• องค์การระหว่างประเทศเพื่อการมาตรฐาน (2020). ISO 6803: ท่อยางหรือพลาสติกและชุดประกอบท่อ - การทดสอบแรงกระตุ้นแรงดันไฮดรอลิกโดยไม่ต้องงอ .
• สมาคมวิศวกรการกัดกร่อนแห่งชาติ (2022) NACE SP0472: วิธีการและการควบคุมเพื่อป้องกันการแตกร้าวด้านสิ่งแวดล้อมในการให้บริการของการเชื่อมเหล็กกล้าคาร์บอนในสภาพแวดล้อมการกลั่นปิโตรเลียมที่มีฤทธิ์กัดกร่อน .
• สมาคมวิศวกรปิโตรเลียม (2021). SPE 204215: วิธีปฏิบัติที่ดีที่สุดสำหรับการจัดการท่อแรงดันสูงในการปฏิบัติการแตกหักแบบไฮดรอลิก .
• สถาบันพลังงาน. (2023) EI Model Code of Safe Practice ตอนที่ 15: การจำแนกพื้นที่สำหรับการติดตั้งการจัดการของเหลวไวไฟ .
• การบริหารความปลอดภัยและอาชีวอนามัย. (2022) OSHA 1910.269: การผลิต การส่ง และการจ่ายพลังงานไฟฟ้า — ข้อกำหนดด้านความสมบูรณ์ของท่อ .
