ท่อแยกน้ำจากการสูญเสียสีได้อย่างไร?

เหมืองเปิดและเหมืองใต้ดินสะสมน้ำใต้ดินและน้ำไหลบ่าจำนวนมาก ก การทำเหมืองแร่ท่อแยกน้ำ ย้ายสารละลายที่มีฤทธิ์กัดกร่อนนี้ออกจากโซนการทำงานที่ใช้งานอยู่ วิศวกรฝ่ายจัดซื้อจะต้องเลือกท่ออ่อนที่ทนต่อการสึกหรอที่รุนแรง แรงดันสูง และการโค้งงออย่างต่อเนื่อง คู่มือนี้จะอธิบายเกี่ยวกับวิศวกรรมโครงสร้างเบื้องหลังท่อจ่ายน้ำสำหรับงานหนักสำหรับผู้ซื้อขายส่ง

ส่วนประกอบโครงสร้างหลัก

ท่อน้ำอุตสาหกรรมประกอบด้วยสามชั้นหลัก ท่อด้านในทำหน้าที่ลำเลียงของเหลว ชั้นเสริมแรงจะจัดการกับแรงดันของระบบ ฝาครอบด้านนอกทนทานต่อความเสียหายต่อสิ่งแวดล้อม แต่ละชั้นต้องใช้สูตรวัสดุเฉพาะเพื่อความอยู่รอดในสภาพการทำเหมือง

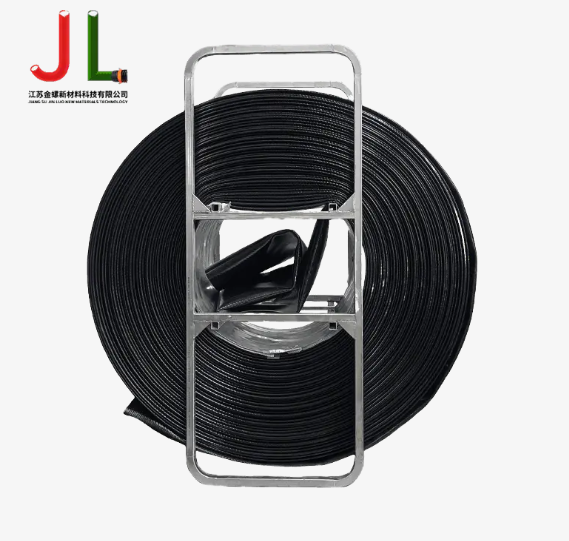

การก่อสร้างท่อแยกน้ำสำหรับงานหนัก

ก ท่อแยกน้ำสำหรับงานหนัก ใช้ยางใน ทีพียู หนาเรียบ ภายในที่เรียบลื่นนี้ช่วยลดการสูญเสียแรงเสียดทานและป้องกันไม่ให้อนุภาคของแข็งเกาะติดกับผนัง การเสริมแรงโดยทั่วไปประกอบด้วยเส้นใยโพลีเอสเตอร์แรงดึงสูงหรือสายอะรามิดหลายชั้น เชือกเหล่านี้ถักทอเป็นรูปเกลียวเพื่อให้ห่วงมีความแข็งแรงเป็นเลิศ ฝาครอบด้านนอกมี TPU ที่ทนต่อการเสียดสีฝังอยู่เพื่อให้สามารถลากข้ามภูมิประเทศที่เป็นหินได้

วัสดุศาสตร์และความทนทานต่อการขัดถู

น้ำของฉันประกอบด้วยเศษหินแหลมคม ทราย และดินเหนียว สารแขวนลอยเหล่านี้ทำหน้าที่เหมือนกระดาษทรายที่ติดกับท่อด้านใน ผู้ผลิตวัดการสึกหรอนี้โดยใช้การทดสอบการเสียดสีที่ได้มาตรฐาน

ท่อพีวีซีและท่อแยกน้ำสำหรับการขุด TPU

ผู้ซื้อมักจะประเมินโพลีไวนิลคลอไรด์กับ TPU ก ท่อแยกน้ำจากการขุด PVC และ TPU การเปรียบเทียบเผยให้เห็นช่องว่างด้านประสิทธิภาพที่แตกต่างกัน พีวีซีเสนอราคาซื้อเริ่มแรกที่ต่ำกว่าและต้านทานโรคราน้ำค้าง อย่างไรก็ตาม พีวีซีจะแข็งตัวในอุณหภูมิเยือกแข็งและทนทานต่อการสึกหรออย่างรวดเร็วจากอนุภาคมีคม TPU รักษาความยืดหยุ่นในสภาวะต่ำกว่าศูนย์และให้ความต้านทานการฉีกขาดที่เหนือกว่า ตารางต่อไปนี้แสดงให้เห็นถึงความแตกต่างทางเทคนิคระหว่างวัสดุทั้งสองนี้

การให้คะแนนประสิทธิภาพและขนาด

วิศวกรกำหนดขนาดท่อระบายตามความเร็วการไหลและเอาท์พุตของปั๊ม การใช้ท่อที่มีขนาดเล็กเกินไปทำให้เกิดแรงดันตกมากเกินไปและการไหลเชี่ยว ซึ่งจะทำให้การสึกหรอภายในเร็วขึ้น

ข้อมูลจำเพาะของท่อแยกน้ำสำหรับการทำเหมืองแรงดันสูง

ปั๊มที่อยู่ลึกเข้าไปในปล่องของเหมืองจะสร้างหัวจ่ายจำนวนมาก ก ท่อแยกน้ำออกจากเหมืองแรงดันสูง จะต้องจัดการกับกองกำลังเหล่านี้อย่างปลอดภัย การใช้งานมาตรฐานต้องใช้แรงดันใช้งาน 10 ถึง 15 บาร์ การใช้งานที่มีหัวสูงต้องการท่อที่มีพิกัดแรงดัน 20 ถึง 30 บาร์ ผู้ผลิตทดสอบผลิตภัณฑ์เหล่านี้กับอัตราส่วนแรงดันระเบิดสามเท่าของแรงดันใช้งาน ผู้ซื้อขายส่งควรตรวจสอบความกดดันในการทำงานที่แน่นอนและทดสอบใบรับรองก่อนที่จะซื้อชุดใหญ่

• แรงดันใช้งานมาตรฐาน: 10 ถึง 15 บาร์
• ช่วงแรงดันสูง: 20 ถึง 30 บาร์
• ปัจจัยด้านความปลอดภัยจากแรงดันระเบิด: 3:1

อุปกรณ์ปลายและความสมบูรณ์ของการเชื่อมต่อ

ส่วนต่อประสานแสดงถึงจุดที่เกิดความล้มเหลวที่พบบ่อยที่สุด การระเบิดของน้ำออกจากข้อต่อที่ไม่ได้เชื่อมต่อทำให้เกิดความเสี่ยงด้านความปลอดภัยอย่างรุนแรงต่อพนักงานในสถานที่

โปรโตคอลการบำรุงรักษาและการจัดเก็บ

การจัดการที่เหมาะสมช่วยยืดอายุการใช้งานของส่วนประกอบ TPU ได้อย่างมาก ผู้ปฏิบัติงานควรระบายน้ำออกจากท่อหลังการเปลี่ยนเกียร์แต่ละครั้ง เพื่อป้องกันไม่ให้น้ำนิ่งทำให้ท่อด้านในเสื่อมคุณภาพ พื้นที่จัดเก็บจะต้องปกป้องยางจากแสงอัลตราไวโอเลตและการสัมผัสโอโซนซึ่งทำให้เกิดการแตกร้าวก่อนวัยอันควร ท่อควรวางอยู่บนชั้นวางแบบเรียบแทนที่จะเป็นชั้นวางท่อที่แหลมคม เพื่อป้องกันการเสียรูปถาวร

คำถามที่พบบ่อย

อายุการใช้งานโดยทั่วไปของท่อแยกน้ำ TPU ในเหมืองฮาร์ดร็อคคือเท่าใด

ในสภาพแวดล้อมฮาร์ดร็อคที่มีการเสียดสีสูง ท่อ TPU ระดับพรีเมียมมักมีอายุการใช้งาน 3~5 ปีเมื่อมีการใช้งานอย่างต่อเนื่อง ปัจจัยต่างๆ เช่น pH ของน้ำ ความเข้มข้นของของแข็ง และรอบการงอในแต่ละวันส่งผลโดยตรงต่อไทม์ไลน์นี้ การตรวจสอบจุดอ่อนหรือชั้นเสริมความแข็งแรงแบบเปิดเผยเป็นประจำจะช่วยป้องกันความล้มเหลวจากภัยพิบัติ

คุณจะคำนวณเส้นผ่านศูนย์กลางท่อที่ถูกต้องสำหรับปั๊มเฉพาะได้อย่างไร

วิศวกรคำนวณเส้นผ่านศูนย์กลางภายในที่ต้องการโดยใช้อัตราการไหลและความเร็วของของไหลที่ต้องการ สำหรับการใช้งานการแยกน้ำ โดยทั่วไปความเร็วควรอยู่ระหว่าง 2 ถึง 3 เมตรต่อวินาที ความเร็วที่สูงขึ้นทำให้เกิดการกัดเซาะภายในอย่างรุนแรง ในขณะที่ความเร็วที่ต่ำกว่าจะทำให้ของแข็งหนักเกาะตัวและอุดตันแนวเส้น

อ้างอิง

• ISO 4447:2019 ท่อยางและชุดท่อดูดและระบายน้ำ
• EN 1765:2015 ท่อยางและพลาสติกสำหรับระบายน้ำ
• DIN 53516 การหาค่าความต้านทานการขัดถูของยาง
• ISO 7751 ท่อยางและพลาสติก - การกำหนดการยึดเกาะระหว่างส่วนประกอบ
• BS 5173 วิธีทดสอบท่อยางและพลาสติกและชุดประกอบท่อ
•
